Trabalho Prático II
Identificação de Imagens por Visão Computacional
1 Resumo
O objetivo deste trabalho é a criação de um programa de Análise
de Imagens.
Um dos objetivos da Análise de Imagens é identificar
características de uma imagem de maneira que seja possível, através de
um processo de Aprendizado de Máquina, saber se esta imagem é, por
exemplo, de uma maçã ou de uma pera, ou se um piso de um grama ou de
areia. Para que seja possível executar o Aprendizado de Máquina, é
preciso gerar um conjunto de atributos, realizar o treino de um
classificador e a seguir testar este classificador.

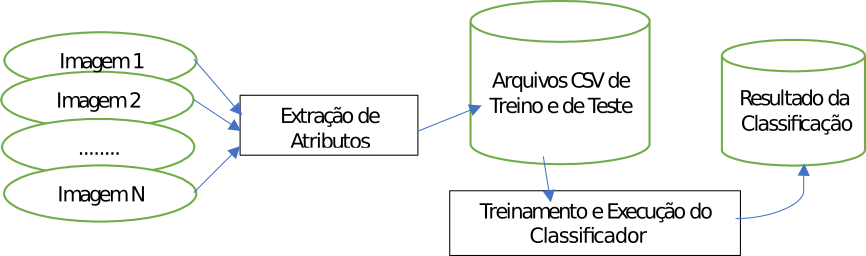

Desta forma, o processo de identificação de imagens por Aprendizado de
Máquina pode ser resumido na Figura 1.
Neste trabalho, você deverá realizar a parte referente à Extração de
Atributos.
O programa que você irá criar, deverá realizar a classificação de um
conjunto de imagens, executando os seguintes passos:
-
Carregar uma imagem;
-
Gerar um conjunto de atributos a partir dos pixels da imagem;
-
Gravar os atributos de cada imagem em uma linha de um arquivo CSV;
-
Repetir as etapas anteriores para todas as imagens disponíveis,
gravando os atributos no mesmo CSV.
Depois da execução destes passos, você deverá executar o script Python
que realiza a classificação.
Cada uma destas etapas é detalhada a seguir.
2 Carregar uma
imagem
Para realizar a leitura da imagem utilizaremos uma biblioteca pronta
denominada SOIL, já integrada no projeto fornecido. O programa
exemplo contido no projeto abre um arquivo contendo uma imagem e
preenche um vetor com dos dados da mesma.
Uma imagem é essencialmente uma matriz de pontos em memória (pixels),
onde cada cor geralmente é definida por três componentes: vermelho
(R),verde (G) e azul (B). Cada uma dessas componentes é usualmente
codificada em um byte, o que produz 3 bytes por pixel (24 bits) – ou
seja, 16 milhões de possíveis cores. Em outras palavras, as intensidades (R, G, B) variam
de 0 a 255, onde 0 é escuro e 255 é claro.2

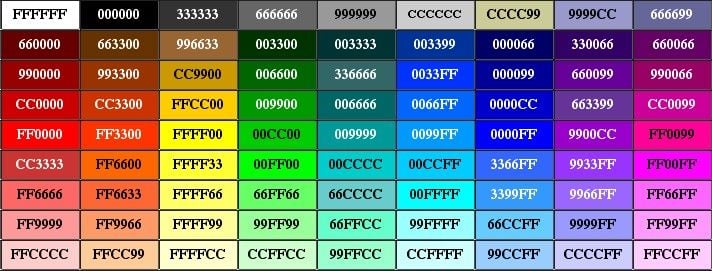

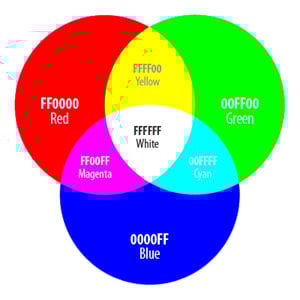

Veja na Figura 2 como diversas cores são representadas nesse formato -
cada cor está expressa pelas componentes RGB em hexadecimal.
Para simplificar, nós trabalharemos com imagens em tons de cinza, isto
é, imagens onde R == G == B. Com isso, a representação interna também
muda: ao invés de 3 bytes, só é necessário um byte por pixel, que
representa a intensidade (ou tom) de cinza – onde 0 corresponde ao
preto e 255 corresponde ao branco.
3 Gerar um conjunto
de atributos a partir dos pixels da imagem
Atributos são valores que buscam descrever características de uma
imagem. Para tanto são analisadas as cores dos pixels, ou intensidades
da imagem e coletadas estatísticas destes dados.
Neste texto, assume-se que a imagem está armazenada em forma de uma
matriz e que as cores são intensidades, também conhecidos como tons de
cinza. Desta forma, a análise das cores dos pixels deve ser feita
analisando os dados de uma matriz de inteiros.
Nas seções seguir são apresentados os atributos que deverão ser gerados
para o processo de análise.
3.1 Histogramas
de níveis de cinza
Um histograma de níveis de cinza descreve uma imagem como um vetor de
inteiros que armazena o número de vezes que um determinado tom de cinza
aparece em uma imagem. Desta forma, se a imagem tem N tons de cinza
distintos, então este vetor terá N elementos.

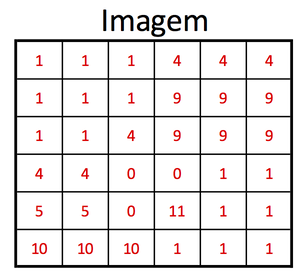

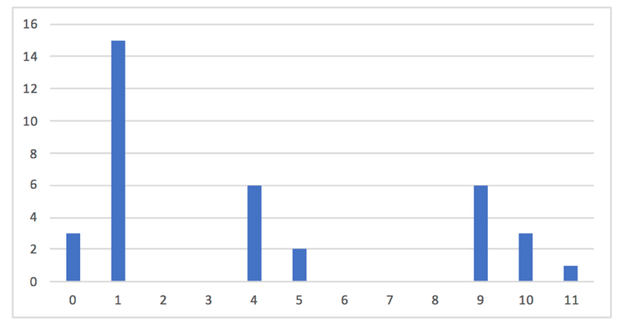

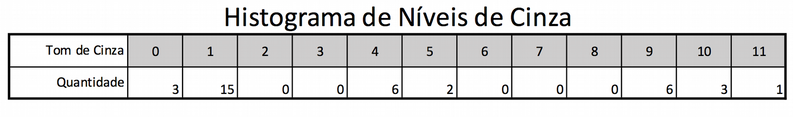

A Figura 3 mostra um exemplo de criação de um histograma. A matriz da
esquerda representa uma imagem que possui tons de cinza no intervalo
[0..10], o vetor da direita, apresenta o histograma da imagem e o
gráfico na parte inferior apresenta o traçado do histograma.

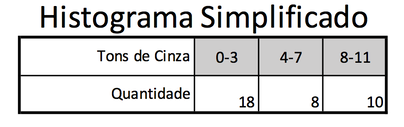

Como muitas vezes o histograma tem uma quantidade muito grande de
entradas, costuma-se simplificá-lo, dividindo o vetor em regiões. No
exemplo da Figura 4, observa-se a divisão do histograma em 3 regiões.
A partir destes dados os valores 18, 8 e 10 são considerados como
atributos da imagem.
Além destes atributos, é possível extrair medidas estatísticas de um
histograma, ou mesmo diretamente da imagem e usá-las como atributos.
Exemplos destas medidas são média, desvio padrão,
curtose e mediana. A Tabela 1 mostra os valores
destes atributos tanto para a imagem quanto para o histograma da Figura
3.
Tabela 1 Exemplos de descritores estatísticos
|
Atributo
|
Da imagem
|
Do histograma
|
|
Média
|
4
|
3
|
|
Desvio padrão
|
3,749285646
|
4,390071443
|
|
Curtose
|
1,211455812
|
5,01128515
|
|
Mediana
|
2,5
|
1,5
|
3.2 Matrizes
de Co-ocorrência de Níveis de Cinza
Outro tipo de atributo muito usado para descrever características de
uma imagem são as Matrizes de Co-ocorrência de Níveis de Cinza,
o inglês Gray Level Coocurrence Matrices (GLCMs).
As GLCMs servem para descrever correlações entre pixels
vizinhos de uma imagem. A ideia desta correlação é determinar a frequência
com que duas intensidades i e j ocorrem em pontos “vizinhos” de uma
imagem. No caso, o conceito de vizinho é definido por uma
distância em colunas (dx), e em linhas (dy) entre dois
pontos da imagem. Desta forma, para cada distância definida por um
vetor D=(dx,dy) é possível criar uma matriz de N linhas e N colunas,
sendo N o número de intensidades diferentes na imagem. Esta matriz
recebe o nome de Matriz de Co-Ocorrência, ou MCO.

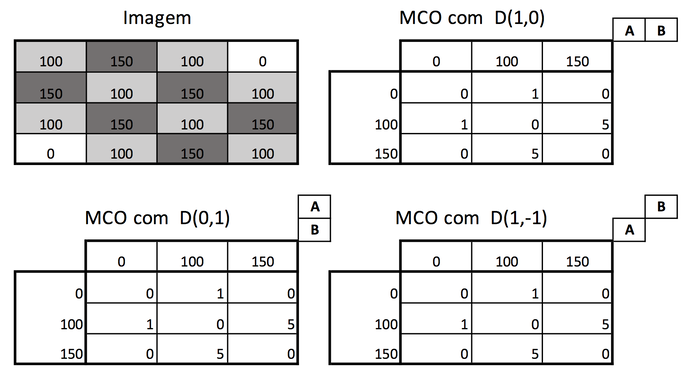

A Figura 5 mostra o exemplo de uma imagem e três GLCMs, para as
distâncias D(1,0), D(0,1) e D(1,-1). Como a imagem tem 3 tons de cinza
distintos, a MCOs geradas têm 3 linhas e 3 colunas cada.

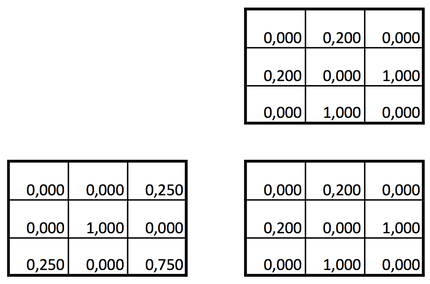

Para transformar a MCO em uma matriz com valores entre 0 e 1, cada
elemento é dividido pelo maior de todos os valores existente na MCO,
gerando a chamada MCO Normalizada. A Figura 6 mostra o
resultado da normalização das matrizes da Figura 5.

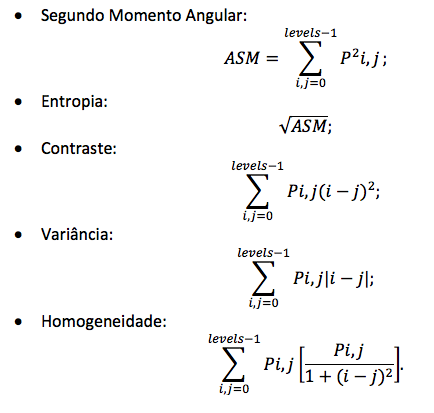

A partir de uma MCO normalizada são gerados descritores estatísticos,
conforme as seguintes fórmulas:
Nestas fórmulas, a expressão Pi,j é o valor da MCO na posição [i,j].
3.2.1 Preparação
das imagens para o cálculo das MCOs
Note que em uma imagem real, como as fornecidas para este trabalho, os
tons de cinza podem variar no intervalo entre 0 e 255. Entretanto,
muitos destes tons não ocorrem de fato na imagem.
Com isto, as MCOs geradas terão muitas células contendo o valor 0, o
que irá degradar a capacidade descritiva das medidas estatísticas.
Para solucionar este problema, pode-se reduzir a quantidade de tons de
cinza das imagens simplesmente dividindo o valor do tom de cinza por
uma constante, como no exemplo a seguir. Neste exemplo, a quantidade de
tons é reduzida de 255 para QTD_TONS, o que irá gerar uma MCO
de QTD_TONS linhas e QTD_TONS colunas.
for(x=0; x<Largura x++)
{
for(y=0; y< Altura; y++)
{
Cor[x][y] = Cor[x][y]/(255/QTD_TONS);
}
}
Listagem 1 Algoritmo para redução da quantidade de tons de uma imagem

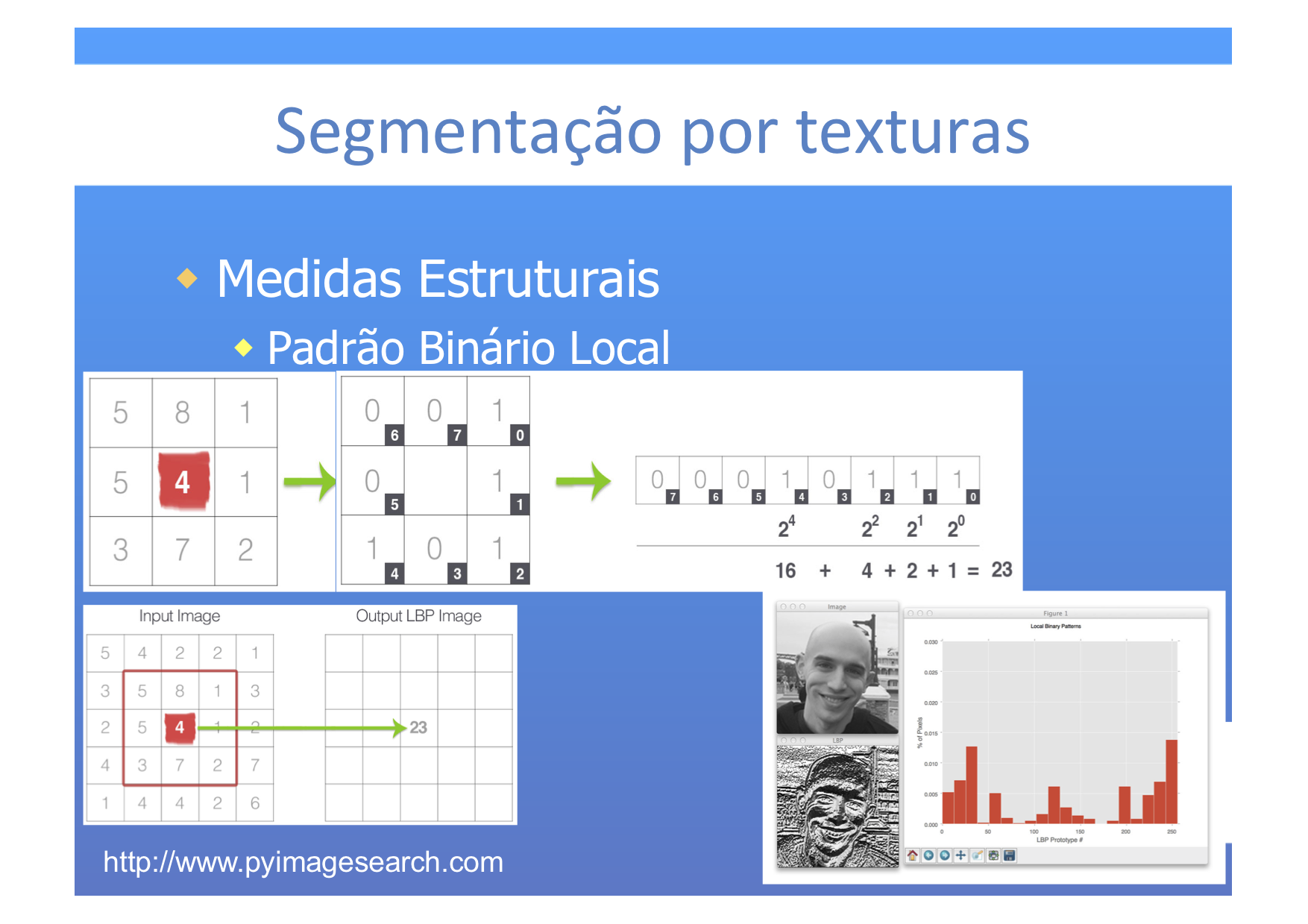

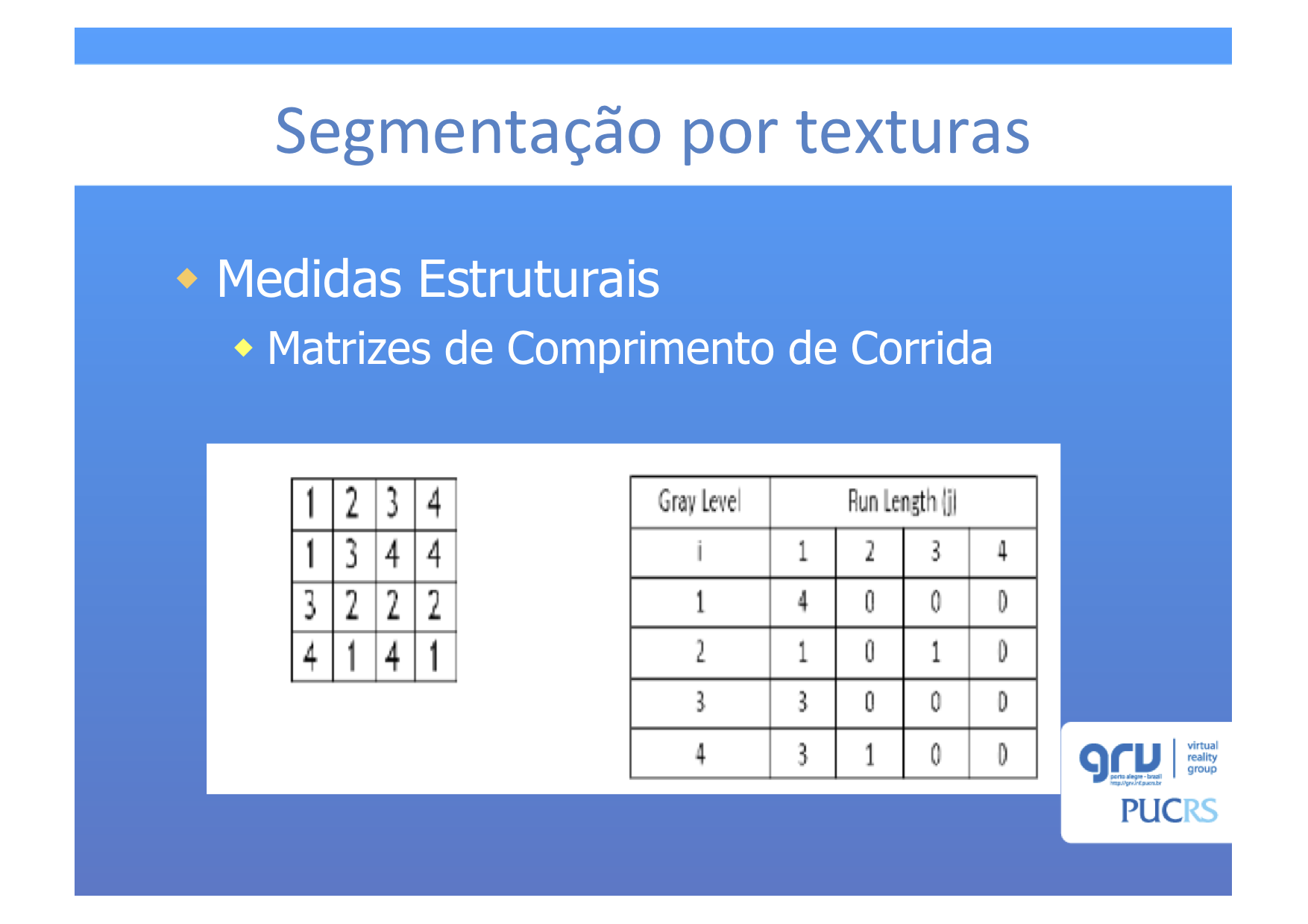

3.4 Matriz de Comprimento de Corrida

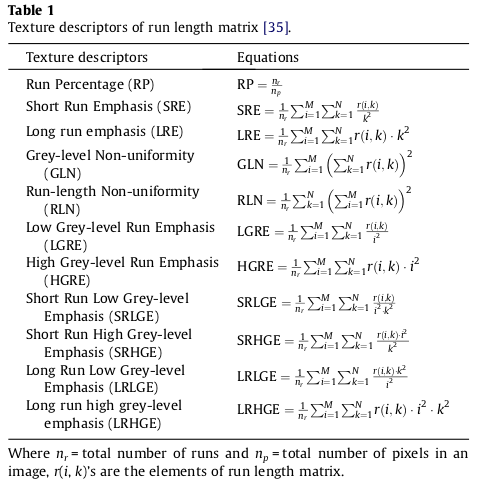

Para obter atributos de uma Matriz de Comprimento de Corrida, use, por exemplo, as fórmulas que estão na tabela 1 do artigo
Automatic characterization of fracture surfaces of AISI 304LN stainless steel using image texture analysis.
4. Gravar os
atributos de cada imagem em um arquivo CSV
Após a geração dos atributos, estes deverão ser gravados em dois
arquivos distintos. Um de Treino e outro de Teste. O
arquivo de treino permite treinar um classificador e o segundo permite
classificar um conjunto de imagens.
A seção 5 apresenta o script Python que realiza os processos de Treino
e Teste.
4.1 Geração
do CSV de Treino
A partir da geração dos atributos de uma imagem, estes devem ser
gravados em um arquivo no formato CSV (Comma-Separated Values),
para possibilitar o treinamento do classificador.
Neste arquivo, a primeira linha descreve os nomes dos atributos. As
demais linhas descrevem os atributos separados por vírgula. Estes dados
são formados pelo nome da imagem, seguido pela sequência de atributos
separados por vírgula e finalizado pela classe a que pertence à imagem.
Tomando como exemplo os dados descritos na Tabela 2, o CSV gerado deve
ser como descreve a Listagem 2.
Tabela 2 Dados de Imagens
|
Nome
|
Média
|
Desvio
|
Curtose
|
Mediana
|
QTD1
|
QTD2
|
QTD3
|
Classe
|
|
Grass1
|
4
|
3.749
|
-1.211
|
2.5
|
18
|
8
|
10
|
Grama
|
|
Grass2
|
3
|
2.564
|
1.003
|
3
|
8
|
3
|
5
|
Grama
|
|
Grass3
|
9
|
2.018
|
0.876
|
1.5
|
10
|
4
|
10
|
Grama
|
|
Sand1
|
2
|
1.5
|
2.564
|
2.4
|
2
|
4
|
4
|
Areia
|
|
Sand2
|
3
|
1.5
|
1.104
|
1.5
|
1
|
10
|
7
|
Areia
|
|
Sand3
|
1
|
1.5
|
-1.876
|
0.5
|
1
|
7
|
10
|
Areia
|
NOME,Media,Desvio,Curtose,Mediana,QTD1,QTD2,QTD3,Classe
Grass1,4,3.749,-1.211,2.5,18,8,10,Grama
Grass2,3,2.564,1.003,3.0,8,3,5,Grama
Grass3,9,2.018,0.876,1.5,10,4,10,Grama
Sand1,2,1.5,2.564,2.4,2,4,4,Areia
Sand2,3,1.5,1.104,1.5,1,10,7,Areia
Sand3,1,1.5,-1.876,0.5,1,7,10,Areia
Listagem 2 Exemplo de arquivo CSV para TREINO
4.2 Geração
do CSV de Teste
Após o treino, é possível testar o classificador com um segundo
conjunto de imagens, da qual se tem o mesmo conjunto de atributos. Para
tanto, um novo CSV deve ser gerado, conforme o exemplo da Listagem 3.
NOME,Media,Desvio,Curtose,Mediana,QTD1,QTD2,QTD3
Grass15,2,3.44,-1.211,1.5,8,18,0,Grama
Sand18,1,3.4,0.003,5.3,2,5,4,Areia
Listagem 3 Exemplo de arquivo CSV para TESTE
5 Executar o script
Python que realiza a classificação
A partir da existência dos arquivos de Treino e Teste, nos formatos
descrito na seção anterior, é possível treinar um classificador com os
dados e classificar novas imagens, com base no script Python
apresentado na Listagem 4.
Para a execução, este script deve ser chamado recebendo os nomes dos
arquivos de treino e de teste como parâmetros, da seguinte forma:
python Classificador.py Treino.csv Teste.csv
import sys
import numpy as np
import pandas as pd
from sklearn.neural_network import MLPClassifier
from sklearn.model_selection import cross_val_score
from sklearn.metrics import accuracy_score
if len(sys.argv) != 3:
print('Requeridos 2 argumentos: arquivo de treino e arquivo de teste')
sys.exit(1)
treino = pd.read_csv(sys.argv[1])
teste = pd.read_csv(sys.argv[2])
atributos = np.asarray(treino.columns)
if not np.array_equal(atributos, teste.columns):
print('Os arquivos possuem atributos distintos')
sys.exit(1)
id = atributos[0]
preditivos = atributos[1: - 1]
alvo = atributos[-1]
print('Atributo identificador:', id)
print('Atributos preditivos:', ', '.join(preditivos))
print('Atributo alvo:', alvo)
print('Numero de registros de treino:', len(treino))
print('Numero de registros de teste:', len(teste))
clf = MLPClassifier(hidden_layer_sizes=[30, 10], max_iter=500, random_state=1)
clf.fit(treino[preditivos], treino[alvo])
respostas = clf.predict(teste[preditivos])
for i, reg in teste.iterrows():
identificador = reg[id]
classe_real = reg[alvo]
classe_predita = respostas[i]
resposta = 'ACERTOU' if classe_real == classe_predita else 'ERROU'
print('%s, classe real: %s, classe predita: %s. %s!' %
(identificador, classe_real, classe_predita, resposta))
print('-------------------------------------')
acc = accuracy_score(teste[alvo], respostas, normalize=True) * 100
print('Acuracia: %0.2f%%' % acc)
Listagem 4 Exemplo de classificador em Python
6 Tarefas
Para a realização deste trabalho, devem ser executadas as seguintes
tarefas:
-
Criar um programa que gere, para cada imagem do dataset disponível
abaixo, o conjunto de atributos descritos na Tabela 3;
-
Dividir os dados gerados em dois arquivos. Um para treino e outro para
teste;
-
Rodar o classificador, fornecendo como entrada os arquivos gerados.
Tabela 3 Atributos a serem gerados e sua origem
|
Atributo
|
Origem
|
|
Média
|
Histograma da imagem
|
|
Mediana
|
Histograma da imagem
|
|
Desvio padrão
|
Histograma da imagem
|
|
Curtose
|
Histograma da imagem
|
|
Energia
|
GLCM da imagem
|
|
Entropia
|
GLCM da imagem
|
|
Contraste
|
GLCM da imagem
|
|
Variância
|
GLCM da imagem
|
|
Homogeneidade
|
GLCM da imagem
|
Links:
