REMOTE MEMORY LIBRARY

MANUAL DO USUÁRIO

Autores: Márcio S. Pinho e Rafael S. Garcia

Contato: [email protected] e [email protected]

Versão: 2.0

Última modificação: 27/Janeiro/2003.

OBJETIVO:

O principal objetivo da biblioteca “Remote Memory” é permitir que o usuário tenha a sua disposição uma memória de dados que pode ser compartilhada entre programas que rodam em máquinas diferentes. A partir de uma aplicação servidora, rodando em uma máquina remota, o usuário pode criar aplicações clientes que se conectem a esse servidor e pode compartilhar dados entre as aplicações.

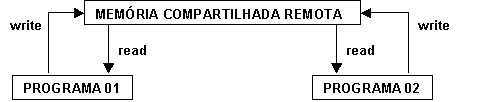

O diagrama a seguir mostra como funciona basicamente a biblioteca.

write

DOWNLOAD:

Clique aqui para fazer o download dos arquivos necessários para o Servidor.

Clique aqui para fazer o download dos arquivos necessários para o Cliente.

TCP/IP e TCP/UDP:

O conjunto de protocolos TCP/IP ( Transmission Control Protocol / Internal Protocol ) são o pilar das comunicações na Internet. Este conjunto de protocolos foi desenvolvido de forma a permitir a partilha de recursos entre os diversos contituintes de uma rede.

O TCP/IP é um protocolo estruturado por camadas, estando a camada TCP vem acima da camada IP. A camada TCP gera o envio das mensagens, necessitando por vezes, dividí-las em vários pacotes de tamanho apropriado. No receptor, a aplicação que implementa a camada TCP será responsável pela sua reconstrução.

A camada IP tem a responsabilidade de fazer chegar o pacote ao endereço IP de destino. O pacote é entregue pela camada TCP juntamente com o endereço do computador a que se destina. O IP proporciona um “serviço confiável de datagramas” entre hosts.

O UDP ( User Datagram Protocol ) faz a entrega de mensagens independentes, designadas por datagramas, entre aplicações ou processos, em sistemas host. O protocolo UDP não proporciona um “serviço confiável” de entrega de dados pois os datagramas podem ser perdidos ou entregues fora de ordem.

enquanto que o protocolo UDP (user Datagram Protocol) não proporciona uma serviço confiável de entrega de dados.

COMO COMPILAR:

Para explicar como deve ser compilada a biblioteca, assumiremos que o usuário esteja utilizando o software “Visual C++”.

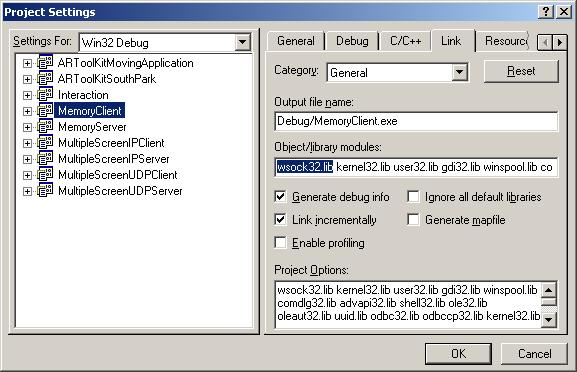

Em um primeiro momento, deve-se criar um novo projeto do tipo “Win32 Console Application”. Em seguida, deve-se adicionar nas configurações do projeto a biblioteca que contém as funções de rede. Para se fazer isso, deve-se clicar com o botão direito do mouse em cima do nome do projeto e selecionar a opção “Settings...” no menu que irá se abrir. Pode-se também selecionar o projeto e usar as teclas de atalho “ATL + F7”. Na janela que irá se abrir, deve-se selecionar a guia “Link” e no ítem “Category” deve-se selecionar a opção “General”. Na área denominada “Object/Library modules” deve-se adicionar a biblioteca “wsock32.lib”, exatamente como esta demonstrado na figura abaixo.

Com a Remote Memory Library é possível crair dois tipos de aplicação: servidora, que armazena os dados, e cliente, que lê e altera esses dados.

Para uma aplicação servidora deve-se adicionar os seguintes arquivos: “MemoryServer.cpp” e “RemoteMemory.h”. Para adicionar esses arquivos no projetos, deve-se clicar com o botão direito do mouse em cima do nome do projeto e selecionar “Add Files to Project...” no menu que apareceu. Na janela que irá se abrir, deve-se selecionar os dois arquivos já mencionados (e que, de preferência, estejam no mesmo diretório do projeto) e clicar em “Ok”.

Para uma aplicação cliente, os arquivos que devem ser adicionados ao projeto são: “MemoryClient.cpp” e “RemoteMemory.h”. O processo para adicionar os arquivos é o mesmo descrito acima.

MONTANDO UMA APLICAÇÃO CLIENTE:

Para descrever o processo de criação de uma aplicação cliente, vamos assumir que o usuário esteja utilizando a aplicação servidora padrão, distribuída juntatente com a biblioteca.

Para a criação de uma aplicação cliente, o primeiro passo é adicionar os cabeçalhos da biblioteca “Remote Memory Library” ao novo arquivo fonte. Para fazer isso, basta-se adicionar a linha abaixo no começo do arquivo fonte da aplicação cliente:

#include "RemoteMemory.h"

Após isso, a primeira etapa da aplicação deve ser conectar o novo cliente no servidor da memória remota compartilhada. O trecho de código a seguir exemplifica como ficaria a função main:

void main ( int argc, char** argv ) {

if (argc < 2) {

printf ( "Command line parameters: ServerIP\n" );

exit(1);

}

char serverIP[30];

strcpy ( serverIP, argv[1] );

int result = ConnectToRemoteMemory ( serverIP );

if ( !result ) {

printf ( "Unable to connect to Memory Server at %s.\n\n", serverIP );

exit (0);

}

O valor retornado pela função é 1 quando a consegue estabelecer a conexão e 0 quando da erro. O parâmetro serverIP da função é uma “string” que indica o endereço ou o número IP da máquina onde a aplicação servidora deve estar rodando. Por exemplo, se a aplicação servidora está sendo executada na mesma máquina que a aplicação cliente, esse parâmetro será 127.0.0.1 ou localhost. Essa função abre dois tipos de conexão com o servidor: uma conexão via TCP/IP e a outra via TCP/UDP. O usuário poderá usar funções dos dois tipos de conexão no mesmo programa sem problemas.

A partir desse ponto, o usuário poderá desenvolver a aplicação da maneira que achar mais adequada para as suas necessidades.

Para gravar dados na memória remota compartilhada de dados, o usuário poderá usar uma das duas funções abaixo:

· void WriteOnRemoteMemoryIP (void *message, WORD address, int size)

· void WriteOnRemoteMemoryUDP (void *message, WORD address, int size)

A primeira função grava o dado na memória remota compartilhada através da conexão via TCP/IP enquanto que a segunda função grava o dado via TCP/UDP. Os parâmetros para as duas funções são os seguintes:

· message: o dado que será enviado para o servidor e gravado na memória remota compartilhada.

· address: o endereço da memória remota compartilhada onde esse dado deve ser gravado.

· size: o tamanho (em bytes) do dado que será gravado.

É importante que o usuário entenda como se constitui a memória remota compartilhada para trabalhar corretamente com ela. Cada posição da memória remota compartilhada equivale a 1 byte. Logo, para se gravar 3 valores inteiros em sequência não se pode utilizar, por exemplo, os endereços 3, 4 e 5. Se o usuário fizer isso, não terá os dados corretos quando for feita uma leitura desses valores. O mais indicado a fazer, nesse caso, seria gravar os dados nos endereços 3 * sizeof(int), 4 * sizeof(int) e 5 * sizeof(int). Com isso, o usuário garante que terá seus três valores gravados em sequência e os dados esterão corretos.

Para ler dados da memória remota compartilhada, as funções são as seguintes:

· void ReadFromRemoteMemoryIP (void *message, WORD address, int size)

· void ReadFromRemoteMemoryUDP(void *message, WORD address, int size)

Novamente, a primeira função lê o dado da memória remota compartilhada através ad conexão TCP/IP enquanto que a segunda lê o dado via TCP/UDP. Os parâmetros são os seuintes:

· message: onde o dado será armazenado quando for lido.

· address: o endereço da memória remota compartilhada onde esse dado deve ser gravado.

· size: o tamanho (em bytes) do dado que será gravado.

Clique aqui para fazer o download de um exemplo de aplicação cliente. Essa aplicação exibe dois cubos em OpenGL que ficam rodando na tela. Os valores de incremento ou decremento dessas rotações são lidos da memória remota compartilhada via TCP/IP. As teclas ‘a’, ‘s’, ‘d’, ‘w’, ‘z’ e ‘x’ aumentam ou diminuem os valores das rotações nos três eixos. Cada vez que uma tecla é pressionada, o valor é alterado e gravado na memória remota compartilhada via TCP/UDP.

A aplicação acima utiliza as biblotecas gráficas OpenGL e GLUT. Caso seja necessário, detalhes sobre estas ferramentas podem ser obtidos no endereço http://www.inf.pucrs.br/~pinho/CG/Aulas/OpenGL/OpenGL.html.
